1概述
8路HD-SDI光端机" href="http://www.htxd.net.cn/?id=980130" target="_blank">SDI光端机可实现8路HD/SD-SDI光端机" href="http://www.htxd.net.cn/?id=980130" target="_blank">SDI信号（每路光端机" href="http://www.htxd.net.cn/?id=980130" target="_blank">SDI信号包括2路内置音频光端机" href="http://www.htxd.net.cn/?id=980231" target="_blank">音频信号）在一根光纤上的长距离传输，同时支持1路双向RS485控制数据传输和1个10M/100M以太网数据信号的双向传输，此外还支持选配的外置音频光端机" href="http://www.htxd.net.cn/?id=980231" target="_blank">音频、开关量、422/232等业务传输，可广泛应用于电视现场转播、高清视频会议、高清视频监控等领域。
8路HD-SDI光端机分为发射机和接收机，发射机为体积小巧的台式设备，接收机分为台式设备和插卡式设备，插卡式设备采用标准19英寸、4U插箱设计的机箱，可插入8张HD-SDI插卡式接收机（支持热插拔），与最多8个台式光发射机配合使用。同时，4U插箱提供1张网管盘，支持基于RS232简单CLI命令行管理方式和基于SNMP_V1/V2协议的智能管理平台，可以监控和分析多种设备状态信息，帮助用户快速发现和定位故障节点。
2特点
- 提供2个辅助接口卡，可选音频，开关量，RS422/232等业务传输
- 支持1080P@30,25,24, 29.97, 23.98、1080I@60,50,59.94、720P@60,50,30,25,24, 9.94, 29.97, 23.98以及625i、525i 等多种视频格式，当输入为1080P@29.97,23.98、1080I@59.94、720P@59.94, 29.97, 23.98时，输出分别为1080P@30, 24、1080I@60、720P@60,30,24
- 输入具有电缆均衡功能，可补偿电缆传输的损耗
- 内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
- 提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示
- 带APC 电路，输出光功率恒定，动态范围大
- 提供1个以太网管理接口（EMU）和一个级联接口(EMU-EX)，支持SNMP_V1和SNMP_V2协议
- 提供1个RS232串行管理接口（CONSOLE），支持CLI命令行，可管理本端设备
- 插卡式机箱背面可插入2张电源盘，支持交直流双电源冗余保护
3系统应用
图3-2 插卡式设备应用图
6技术参数
| 项目 | 典型值 | |
| SDI接口 | 物理接口 | BNC |
速率 | 1.485Gb/s和270Mb/s自适应 | |
标准 | 兼容SMPTE-292M 和SMPTE-259M 标准 | |
阻抗 | 75Ω | |
输出电平 | 800mVp-p±10% | |
回波损耗 | >15dB | |
上升、下降时间（HD-SDI） | ≤270ps | |
上升、下降时间（SD-SDI） | ≤1.50ns | |
SD-SDI对准抖动 (1KHz) | ≤0.2UI | |
SD-SDI定时抖动 (10Hz) | ≤0.2UI | |
HD-SDI对准抖动 (100KHz) | ≤0.2UI | |
HD-SDI定时抖动 (10Hz) | ≤1.0UI | |
视频接口防雷抗冲击电压 | 不低于(1.2/50us)+4.0KV | |
视频接口防雷抗冲击电流 | 不低于(8/20us)+1.0KA | |
| 数据通道接口 | 物理接口 | RJ45 |
数据接口 | RS485&RS232/RS422 | |
工作模式 | 单工/半双工/全双工 | |
数据接口防雷抗冲击电压 | 不低于(1.2/50 us)+2.0KV | |
数据接口防雷抗冲击电流 | 不低于(8/20 us)+0.5KA | |
| 外置音频接口 （可选） | 物理接口 | RJ45 |
阻抗 | 输入高阻，输出600Ω | |
量化等级（数码位宽） | 20位 | |
采样频率 | 48KHz | |
音频输入输出电压 | 2VP-P（峰峰值） | |
音频带宽 | 20Hz~20KHz | |
音频信噪比(加权) | S/N≥85dB | |
| FE接口 | 物理接口 | RJ45 |
帧长 | 最小帧长64字节，最大帧长1552/1536字节 | |
工作模式 | 支持自协商，强制模式。缺省自协商模式 | |
速率 | 10/100Mb/s | |
双工 | 半/全双工 | |
流量控制 | 缺省配置：打开 | |
标准 | IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T | |
| CONSOLE口 | 物理接口 | RJ45 |
波特率 | 19200 | |
比特位 | 8 | |
停止位 | 1 | |
奇偶校验 | 无 | |
| EMU/EMU-EX接口 | 物理接口 | RJ45 |
速率 | 10M\100Mb/s自适应 | |
表4-3 AUX业务卡接口说明
| AUX | 序号 | 名称 | 说明 |
| 4路音频输出AUX212 | PIN1 | AOUT1 | 第1路音频输出 |
PIN2 | AOUT2 | 第2路音频输出 | |
PIN3 | G | 工作地 | |
PIN4 | AOUT3 | 第3路音频输出 | |
PIN5 | AOUT4 | 第4路音频输出 | |
PIN6 | G | 工作地 | |
| 4路音频输入AUX211 | PIN1 | AIN1 | 第1路音频输入 |
PIN2 | AIN2 | 第2路音频输入 | |
PIN3 | G | 工作地 | |
PIN4 | AIN3 | 第3路音频输入 | |
PIN5 | AIN4 | 第4路音频输入 | |
PIN6 | G | 工作地 | |
| 2路音频输出AUX207 | PIN1 | AOUT1 | 第1路音频输出 |
PIN2 | AOUT2 | 第2路音频输出 | |
PIN3 | G | 工作地 | |
PIN4 | -- | -- | |
PIN5 | -- | -- | |
PIN6 | -- | -- | |
| 2路音频输入AUX208 | PIN1 | AIN1 | 第1路音频输入 |
PIN2 | AIN1 | 第2路音频输入 | |
PIN3 | G | 工作地 | |
PIN4 | -- | -- | |
PIN5 | -- | -- | |
PIN6 | -- | -- | |
| 2路双向音频AUX206 | PIN1 | AOUT1 | 第1路音频输出 |
PIN2 | AOUT2 | 第2路音频输出 | |
PIN3 | G | 工作地 | |
PIN4 | AIN1 | 第1路音频输入 | |
PIN5 | AIN2 | 第2路音频输入 | |
PIN6 | G | 工作地 | |
| 2路开关量输出AUX200 | PIN1 | NC0 | 第1路开关量输出。无告警：闭合态；有告警：断开态。 |
PIN2 | COM0 | 第1路开关量公共端 | |
PIN3 | NC1 | 第2路开关量输出。无告警：闭合态；有告警：断开态。 | |
PIN4 | COM1 | 第2路开关量公共端 | |
PIN5 | NO0 | 第1路开关量输出，无告警：断开态；有告警：闭合态。 | |
PIN6 | NO1 | 第2路开关量输出，无告警：断开态。有告警：闭合态。 | |
| 2路开关量输人AUX201 | PIN1 | K0 | 第1路开关量输入 |
PIN2 | COM0 | 第1路开关量公共端 | |
PIN3 | K1 | 第2路开关量输入 | |
PIN4 | COM1 | 第2路开关量公共端 | |
PIN5 | -- | -- | |
PIN6 | -- | -- | |
| 1路双向RS422 / 2路双向RS485 AUX204(发射机端) | PIN1 | TXA(T/RXA1) | RS422接口差分信号A输出/ 第1路RS485差分信号A |
PIN2 | TXB(T/RXB1) | RS422接口差分信号B输出/ 第1路RS485差分信号B | |
PIN3 | RXA(T/RXA2) | RS422接口差分信号A输入/ 第2路RS485差分信号A | |
PIN4 | RXB(T/RXB2) | RS422接口差分信号B输入/ 第2路RS485差分信号B | |
PIN5 | G | 工作地 | |
PIN6 | G | 工作地 | |
| 1路双向RS422 / 2路双向RS485 AUX204(接收机端) | PIN1 | RXA(T/RXA1) | RS422接口差分信号A输入/ 第1路RS485差分信号A |
PIN2 | RXB(T/RXB1) | RS422接口差分信号B输入/ 第1路RS485差分信号B | |
PIN3 | TXA(T/RXA2) | RS422接口差分信号A输出/ 第2路RS485差分信号A | |
PIN4 | TXB(T/RXB2) | RS422接口差分信号B输出/ 第2路RS485差分信号B | |
PIN5 | G | 工作地 | |
PIN6 | G | 工作地 | |
| 2路双向RS232 AUX205 | PIN1 | TX1 | 第1路RS232接口信号输出 |
PIN2 | RX1 | 第1路RS232接口信号输入 | |
PIN3 | G | 工作地 | |
PIN4 | TX2 | 第2路RS232接口信号输出 | |
PIN5 | RX2 | 第2路RS232接口信号输入 | |
PIN6 | G | 工作地 |
注：发射机和接收机的AUX接口是成对使用的，例如一端是输入，另一端则是输出。
图4-2 发射机/接收机后面板视图
表4-2 发射机/接收机后面板说明
名称 | 功能描述 |
DC12V | 直流12V电源输入接口。设备采用AC220V/DC12V电源适配器。 |
 | 设备保护地PGND螺钉，与机箱外壳连接。外部PGND线缆（带象鼻插片）通过螺钉连接保护地。 |
5 插卡式设备结构
插卡式设备采用标准19英寸，4U插箱设计，机箱内置3个风扇，机箱正面可插入8张8路HD-SDI视频插卡式接收机以及1张网管盘，同时在机箱背面可插入2张电源盘，支持交直流双电源冗余保护。表5-1 插卡式设备单元盘列表
类别 | 板卡名称 | 简单说明 | 可插入槽位 | 远端设备 |
| 业务盘 | 8路HD-SDI视频光接收盘 | 提供8个HD-SDI输出接口、1个FE、1个RS485接口和2个辅助通道接口。 | 1-16 | 发射机 |
| 管理盘 | 网管盘 | 提供1个EMU、1个EMU-EX和1个CONSOLE。可对风扇温度控制，各种告警和性能等多种信息进行管理。 | 17 | - |
电源 | -48V直流电源盘 | -48V直流电压输入，+12V电压输出。输出功率为100W，支持电源管理。 | 专用电源槽位（机箱背面） | - |
| 220V交流电源盘 | ~220V交流电压输入，+12V电压输出。输出功率为100W。支持电源管理。 | - |
注：设备板卡支持带电插拔，插拔过程不影响其他正在工作的板卡。
5.1 插卡式接收机面板视图
图5-1-1 插卡式接收机面板视图
面板描述参见台式接收机的面板描述。
5.2 网管盘面板视图
图5-2-1 网管盘面板描述
表 5-2-1 网管盘面板说明
| 名称 | 功能描述 | |
| RUN | 设备处理器运行指示灯，绿色。正常闪烁：处理器运行正常，周期大约为300ms；慢闪：ARM处理器正在往FLASH存储数据，周期大约为1.2s；快闪：处理器启动正初始化数据。周期大约为100ms；其它状态：表示设备处理器运行异常。 | |
| CONSOLE | RS232串行管理接口，RJ45接口。通过此端口，利用CLI命令行对设备进行管理。RJ45接口的PIN6为数据信号地；PIN7为串行输入；PIN8为串行输出。 | |
| EMU | 设备以太网管理接口，RJ45连接器 | |
| LINK/ACT | 以太网管理接口EMU连接和数据收发指示灯，绿色。常亮：以太网接口连接正常，且无数据收发。闪烁：以太网接口连接正常，且有数据收发。常灭：连接不正常。 | |
| SPD | 以太网管理接口EMU工作速率指示灯，黄色。常亮：100M速率。常灭：10M速率。 | |
| EMU-EX | 设备以太网级联管理接口，用来支持多机箱级联，采用RJ45连接器。 | |
| LINK/ACT | 以太网级联管理接口EMU-EX连接和数据收发指示灯，绿色。常亮：以太网接口连接正常，且无数据收发。闪烁：以太网接口连接正常，且有数据收发。常灭：连接不正常。 | |
| SPD | 以太网级联管理接口EMU-EX工作速率指示灯，黄色。常亮：100M速率。常灭：10M速率。 | |
5.3插卡式设备后视图
图5-3-1 插卡式设备后视图
表5-3 -1 电源面板说明
名称 | 功能描述 |
-48VIN | -48V直流电源接口，允许电压范围：-36~-72V。 |
PGND | 设备保护地，与设备机壳连接。 |
GND | -48v电源地。 |
220VIN | ~220V交流电源接口，允许电压范围：176~264V。如果需要110VAV，需要提前声明。 |
电源开关 | 处于"ON"状态，表示电源接通；处于"OFF"状态，表示电源关闭。 |
 | 设备保护地PGND螺钉，与机箱外壳连接。 |

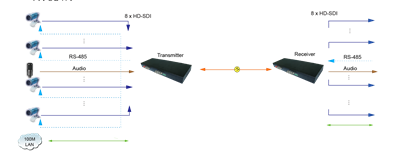

图3-1 台式设备点对点应用
4台式设备前后面板说明
图4-1 发射机前面板视图

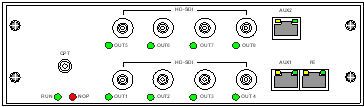

图4-2 接收机前面板视图
表4-1 发射机/接收机前面板接口说明
名称 | 功能描述 |
OPT | 光线路接口，采用1*9单纤双向FC光模块 |
HD-SDI IN [1:8] | 第1~8路HD-SDI视频输入 |
HD-SDI OUT[1:8] | 第1~8路HD-SDI视频输出 |
FE | 以太网电接口，采用RJ45连接方式，支持交叉和直通两种网线自适应。 |
AUX1 | 辅助通道和RS485接口，采用RJ45连接方式。RJ45的PIN7固定对应RS485接口A；PIN8 固定对应RS485接口B；辅助通道可选2路双向音频，或2/4路音频输出/输入，或2路开关量输出/输入，或1路双向RS422或2路双向RS232通道。具体管脚说明参见表4-3。 |
AUX2 | 辅助通道接口，采用RJ45连接方式。RJ45的PIN7、PIN8 预留。其它管脚为辅助通道，可选2路正向开关量，2/4路正向音频。具体管脚说明参见表4-3。 |
表4-2 发射机/接收机前面板指示灯说明
| 名称 | 指示灯说明 |
| NOP | 光口收无光指示灯，红色。常亮：光口没有收到光信号；常灭：光口收到正常的光信号。 |
| RUN | 设备运行指示灯，绿色。闪烁：运行正常；常灭：运行异常。 |
| IN [1：8] | 第1~8路视频输入锁定状态指示灯，绿色。常亮：连接正常；常灭：连接异常。 |
| OUT[1：8] | 第1~8路视频输出信号状态指示，绿色。常亮：输出正常；常灭：输出异常。 |
| FE 绿灯 | FE连接和数据收发指示灯，绿色。常亮：以太网接口连接正常，且无数据收发。闪烁：以太网接口连接正常，且有数据收发。常灭：未连接或接口损坏。 |
| FE黄灯 | FE工作速率指示灯，黄色。常亮：工作在100Mb/s。常灭：工作在10Mb/s。 |
| AUX1绿灯 | RS485数据状态指示灯，绿色。闪亮：正在进行数据通信；常灭：当前无数据通信 |
| 台式设备 电源和功耗 | 供电电源 | DC 12V |
| 电压输入范围 | 8V~14V | |
| 功耗 | 3W±10％ | |
| 插卡式设备 电源和功耗 | 供电电源 | AC 220V /DC-48V |
| DC电压输入范围 | -36～-72V DC | |
| AC电压输入范围 | 176~264V | |
| 单张插卡功耗 | 3W±10％ | |
| 环境要求 | 工作温度 | -30～60℃ |
| 工作湿度 | 小于95%，无冷凝 | |
| 贮藏温度 | -40～85℃ | |
| 设备尺寸 | 插卡式设备尺寸（带挂耳） | 330mm x 178mm x 482mm |
| 台式设备尺寸 | 434mm×44mm×155mm |
附录 AUX和RS485接口管脚示意图
PIN7: 对应RS485接口A；PIN8：对应RS485接口B；其它对应AUX接口。
